卷包车间SPC质量分析系统
配合欧美利华综合测试台使用,以多种图形方式实时显示当前测试台的物测数据,并快速进行统计分析。主要功能包括单支数据信息表格;单支、均值、SD值控制图;一组样品内物测指标实时的最大最小值、不合格数、均值、SD值的变动;预报警条件设置等。
我公司为客户提供定制服务,可随时根据客户需求进行功能扩展。
卷烟质量数据实时监控分析系统(网络版)
欧美利华研发团队根据客户需要,定制设计的卷烟质量数据实时监控分析系统可以自动采集综合测试台的物测数据,授权的电脑终端能监控到系统内每台测试台质量数据和观察重要流程中的统计分析结果,极大节省人力和时间。

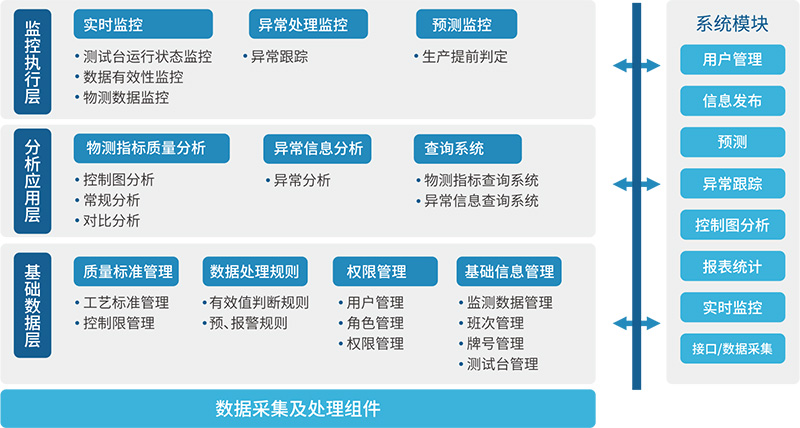

卷烟质量数据实时监控分析系统(物测指标)
● 系统管理
用户管理、角色管理、权限管理、监控预警条件设置等。
● 实时监控预警
实时监控网络系统内所有测试台的状态(测试台所处位置、测试的样品品牌、测试台工作状态);

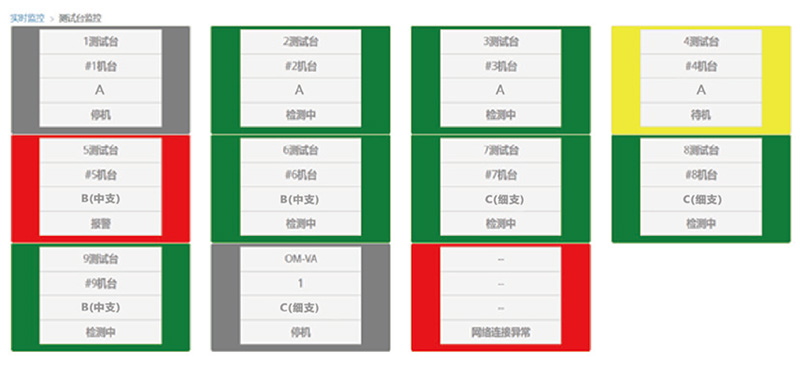

测试台状态实时监控图
实时展现测试样品数据的单值、均值、SD值,一组样品内物测指标实时的最大最小值、不合格数、均值、SD值的变动。同时可以对单值表、单值图、均值图、SD图(包括重量、长度、圆周、吸阻、总通风度、硬度)的展示与否进行选择,以及对超标烟支预警信息的监控。

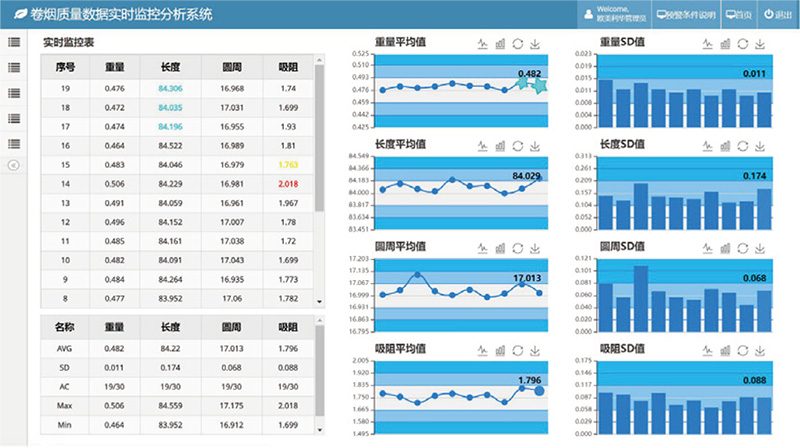

物测指标实时监控
● 基础数据管理
◇ 品牌管理,对样品品牌进行集中维护,同时可以同步到各综合测试台。
◇ 品牌指标设置,设置或修改样品品牌的工艺控制指标,同时可以同步到各综合测试台。
◇ 测试台基础信息查看,展示系统内所有测试台生产日期、型号、使用年限,状态等信息。
● 数据采集系统
在测试台中安装一个数采应用程序,根据测试台测试状态,触发该程序实时采集测试台检测数据,并上传到服务器。不仅保证了实时性,且不受不同品牌测试台制约。
● 统计报表
◇ 物理指标汇总,根据条件(时间、品牌、机台、班次等等)按组、按项目进行不合格数、超上限数、超下限数、均值、SD值、标准差、CPK等的统计。
◇ 统计分析汇总,根据条件(时间、品牌、机台、班次等等)按品牌、按项目进行总体不合格数、合格率等的统计。
◇ 对比分析报表,按品牌、机台、季度等条件,对各项目进行各物测指标的对比分析。
◇ 检测合格率统计,按品牌、时间等条件,对不同班次物测指标合格合格情况统计分析。
◇ 预警数据统计、测试台故障统计、历史数据查询等。
◇ 统计报表输出,根据企业需要,定期为管理部门和厂领导提供综合统计报表和报告。

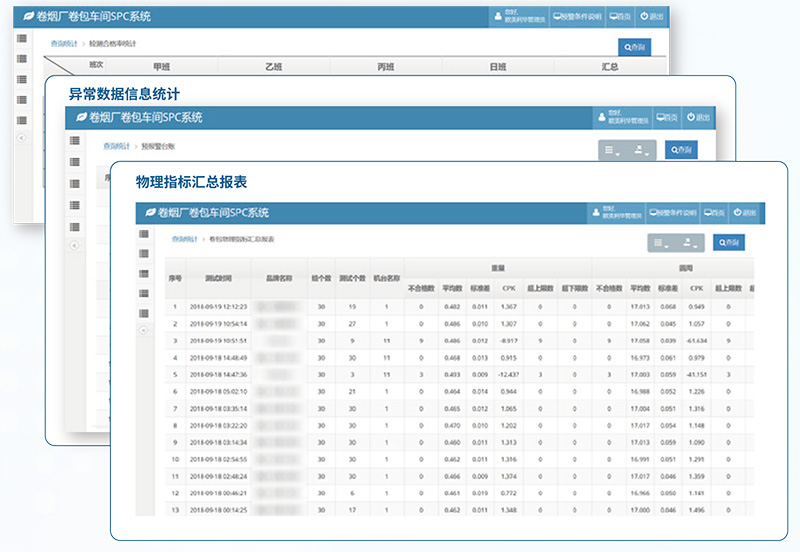

各品牌检测合格率统计
● 控制图分析
◇ 均值-标准差图是一种常用的统计数据控制图,由均值 (X)图和标准差 (S)图共同组成。X图主要用来判断生产过程的均值是否稳定;S图用来判断生产过程标准差的稳定程度。本系统提供多维度的对比分析,如同一个品牌不同班次的对比、不同机台对比等。
◇ 均值-箱形图,是一种用作显示分析一组数据分散情况资料的统计图。它主要用于反映原始数据分布的特征,还可以进行多组数据分布特征的比较。可以直观的反映一组数据的最大值、最小值、中位数和两个四分位数及平均值。
◇ 均值-极差图、单值-移动极差图、中位数-极差图、直方图等。

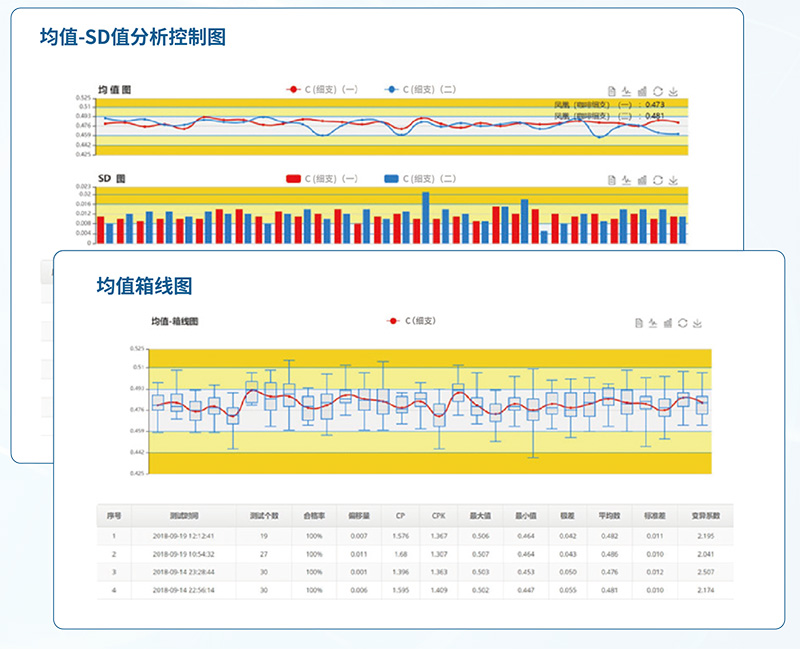

均值・SD值分析控制图
